Produktionsprogramm:
| PE-Schutzrohre | Wandstärke | Innendurchmesser | Rohrgewicht | |||
|---|---|---|---|---|---|---|
| d (mm) |
d min |
d max |
e min |
e max |
di (mm) |
kg/m |
| 25 | 25,0 | 25,3 | 2,0 | 2,3 | 21,0 | 0,150 |
| 32 | 32,0 | 32,3 | 2,0 | 2,3 | 28,0 | 0,196 |
| 40 | 40,0 | 40,4 | 2,4 | 2,8 | 35,2 | 0,295 |
| 50 | 50,0 | 50,4 | 3,0 | 3,4 | 44,0 | 0,453 |
| 63 | 63,0 | 63,4 | 3,8 | 4,3 | 55,4 | 0,720 |
Rohre werden in Rollen mit einer Länge von 100 m geliefert.
Zwillinge
Rohren 2 x 50/3,7 mm sind auf den Außendurchmesser dimensioniert. Außenfläche ist glatt, die Innenfläche dagegen gerändelt (gezogen). Die Rohren2 x 50/3, 7 mm sind mit einer Togo-Bindung verbunden und werden hauptsächlich für die unmittelbare Bodenverlegung verwendet.
Die Rohre werden in Rollen mit einer Länge von 300 m geliefert oder auf eine Metall-Trommel mit einer Länge von 700-800 m zusammengerollt geliefert.

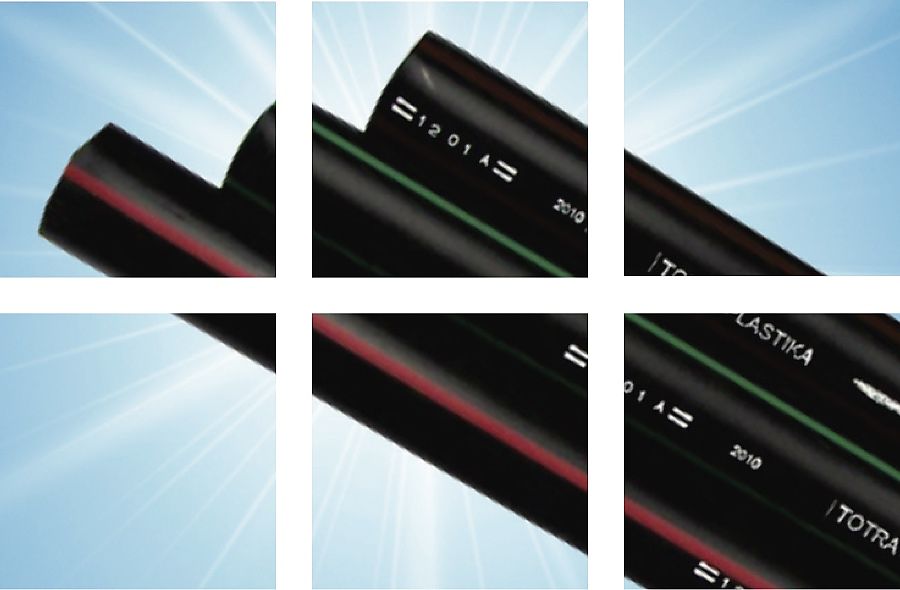

Rohrkennzeichen
Die Rohre haben ein Kennzeichen mit folgenden Informationen:
- Produktstandard
- Identifizierung des Herstellers
- Abmessungen - DN x Wandstärke
- Telefonhörer-Zeichen
- Zeichen laufende Meter
- Datum und Produktionslinie
Der Zweck von Rohren wird mit Koextrudier-Farbstreifen in der Längsrichtung markiert, und zwar:
- Schutz für Telekommunikationskabeln Orange RAL 2004
- Rohre für die Kabel-Verteilersysteme, Grün RAL 6017
- Schutz der Stromkabel, Rot RAL 3020
Alle Rohre sind für eine kurzfristige Belastung mit einem inneren Druck bis 8 bar geeignet. Auf den Wunsch des Kunden können Rohre auch in in weiteren Farben und Serien hergestellt werden.
