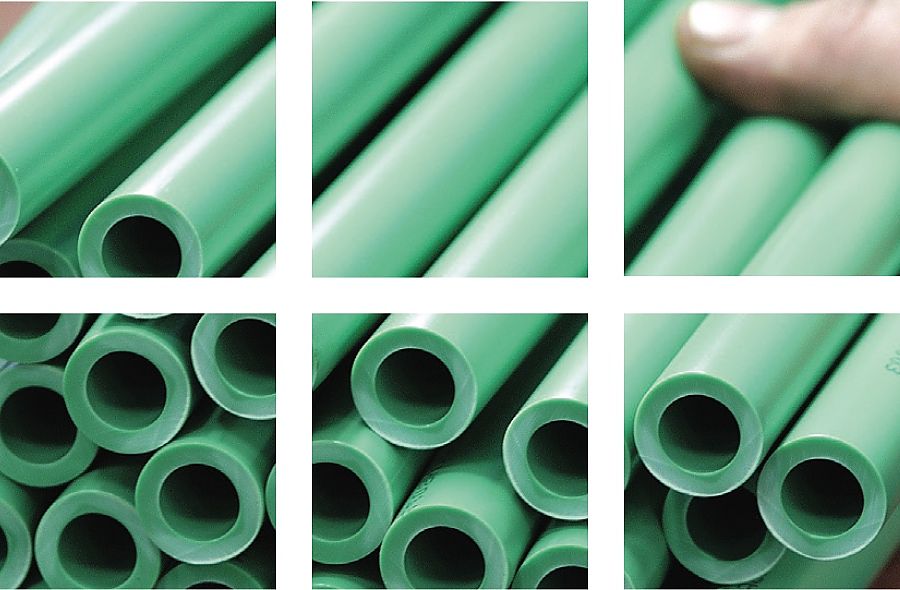

Das Rohrsystem für die Ableitung des Kalt-und Warmsanitärwasser TOTRASANITERM besteht aus einem Material aus Polypropylen (PP-R) nach dem Standard EN 15874.
Die Vorteile des Systems:
- Die Rohre sind leicht und flexibel - einfach zu installieren
- Antikorrosivität und hohe chemische Beständigkeit
- Glatte Innenfläche - keine Inkrustation
- Wärme- und Schalldämmung - niedriges Geräuschniveau
- Kein Einfluss auf die Wasserklarheit, Geschmack und Geruch.
- Umweltfreundlich – vollständiges Recycling,
- Hygienisch einwandfrei
- Lange Lebensdauer > 50 Jahre
Verwendungsbereich:
- Für Trinkwasser- und Sanitärwasserinstallationen
- Wärmeinstallationen bei niedrigen Temperaturen
- Fußbodenheizung
- Geothermische Heizungssysteme - Wärmepumpen
- Installationen bei der Beckentechnik
- Druckluftinstallationen
- Installationen für aggressive Medien (nach der Absprache mit dem Hersteller)
- Installationen in der Landwirtschaft (Gewächshäuser)
Die Lebensdauer des Systems hängt von den Betriebsbedingungen ab und beträgt mehr als 50 Jahren bei einer Temperatur von 70 °C und einem Druck von 10 bar.
| Zulässiger Betriebsdruck für Rohre SDR6 AUS PPR 80, Durchflussmedium - Wasser, Sicherheitskoeffizient SF = 1, 25 | ||||||
|---|---|---|---|---|---|---|
| Betriebszeit (Jahre) | 1 | 5 | 10 | 25 | 50 | 100 |
| Temperatur (°C) | Zulässiger Betriebsdruck (bar) | |||||
| 10 | 42,0 | 39,8 | 38,5 | 37,3 | 36,3 | 35,4 |
| 20 | 36,0 | 33,8 | 32,8 | 31,8 | 30,9 | 29,9 |
| 30 | 30,6 | 28,7 | 27,7 | 26,8 | 26,1 | 25,5 |
| 40 | 25,8 | 24,2 | 23,6 | 22,6 | 22,0 | 21,3 |
| 50 | 22,0 | 20,4 | 19,7 | 19,1 | 18,5 | 17,8 |
| 60 | 18,5 | 17,2 | 16,6 | 15,9 | 15,3 | - |
| 70 | 15,6 | 14,3 | 14,0 | 12,1 | 10,2 | - |
| 80 | 13,1 | 11,5 | 9,6 | 7,6 | - | - |
| 95 | 9,2 | 6,1 | - | - | - | - |
Installationsplanung und -realisierung:
Bei der Installationsplanung muss die Systemspezifikation berücksichtigt werden, bestehend aus PP-R. Es handelt sich vor allem um die Ausdehnung wegen der erhöhten Temperatur, die deutlich höher ist als bei anderen Metallrohren.
Linearer Ausdehnungskoeffizient α = l, 5x 10 -4 I (K -1) oder. 0,15 mm / mK. Die Ausdehnung wird nach der Formell ΔL= LxΔTxα, berechnet , wobei :
AL = Ausdehnung (mm)
L = Anfangslänge (m)
Beispiel:
Rohrlänge SA 50 = 5 m
Temperaturveränderung Δ T = 50°C, Δ L = 5 x 50 x 0,15 = 37,5 mm
Mit Hilfe der Tabelle ist es möglich graphisch die Ausdehnung bei der bekannten Rohrlänge und Temperaturveränderung in der Rohrleitung zu bestimmen.
Schweißen oder Verbinden
Verbindung von Rohren und Verbindungselementen wird bei der Installation nach dem Polyfusionsschweißverfahren ausgeführt. Dabei sollte man besonders achten, dass geeignete und einwandfreie Schweißgeräte und das Verfahren in Übereinstimmung mit den Anweisungen des Herstellers bzw. mit der entsprechenden Verordnung (z.B. 2207T1 DVS: DVS ist ein Deutscher Verband für Schweißtechnik) verwendet werden.
Im Weiteren erwähnen wir einige grundlegende Richtlinien beim Schweißverfahren:
- Schneiden Sie das Rohr senkrecht und markieren Sie am Ende die Schweißlänge, die Länge, zu der das Rohr in das Werkzeug geschoben wird. Werkzeugtemperatur beträgt 260 ° C.
- Das Rohr und das Verbindungselement soll gereinigt (z.B. mit Ethylalkohol) und getrocknet werden, dann mit Gefühl in Richtung Achse in bzw. auf das Schweißwerkzeug schieben.
TIPP:
Für eine leichtere Verbindung von Rohren und Verbindungselementen mit größeren Durchmessern wird das Verbindungselement in das Schweißwerkzeug allmählich geschoben!
- Die Schweißzeit, in der Tabelle angegebenen, beginnt zu laufen, wenn das Rohr und das Verbindungselement bis zu einer gleichmäßigen Tiefe in das Schweißwerkzeug geschoben werden.
- Nach Ablauf der Schweißzeit wird das Rohr und das Verbindungselement schnell aus dem Schweißwerkzeug raus geschoben um sie sofort ohne eine radiale Drehbewegung (Drehung) zu verbinden, bis der Schweißgrat nicht die Rohrbezeichnung erlangt.
ACHTUNG:
Das Rohr darf in das Verbindungselement nicht zu schnell eingeschoben werden, weil dies eine Reduzierung der Innendurchmessers bzw., im Extremfall die Rohrverstopfung verursachen könnte.
- Das Rohr und das Verbindungselement sollen im vorgeschriebenen Zeitraum gekühlt werden.
| Tabelle mit Parametern für das Polyfusionsschweißverfahren und Fittings nach DVS 2207, 11.Teil | |||||
|---|---|---|---|---|---|
| Rohraußendurch-messer | Schweißtiefe | Aufwärmungszeit | Schweißzeit | Kühlzeit | |
| mm | mm | sek DVS | sek TP* | sek | min |
| 16 | 13,0 | 5 | 7 | 4 | 2 |
| 20 | 14,0 | 5 | 7 | 4 | 2 |
| 25 | 15,0 | 7 | 10 | 4 | 2 |
| 32 | 16,5 | 8 | 12 | 6 | 4 |
| 40 | 18,0 | 12 | 17 | 6 | 4 |
| 50 | 20,0 | 18 | 25 | 6 | 4 |
| 63 | 24,0 | 24 | 34 | 8 | 6 |
Schweißzeiten, empfohlen von TOTRA plastika
In Übereinstimmung mit DVS 2207, 11. Teil; bei einer Außentemperatur unter 5 ° C, erhöhen sich die Aufwärmungszeiten für etwa 50%.
Aufbewahrung und Lagerung
Rohre und Fittings müssen auf solchem Platz gelagert werden, dass es keinesfalls zu Schlagbeschädigungen, Schrammen auf der Oberfläche, Verformung oder sogar zum Rohreinknickung kommt. Rohre und Fittings dürfen keiner direkten UV-Strahlung auch während der Lagerung oder nach dem Einbau ausgesetzt sein. Das System ist in erster Linie für Unterputz-Montage konzipiert.
Verschrauben - Abdichtung
Bei der Ausführung von Verschraubungsverbindung ist zu beachten, dass der Metallstift mit Innengewinde in dem Verbindungselement totrasaniterm aus Messing hergestellt ist, was in Kombination mit einem spitzigem Gegengewinde auf dem Rohr oder anderer Armatur (verzinkte Fittings) Schäden auf diesem Stift totrasaniterm verursachen könnte. Es wird nur eine Ausführung der Verbindungen mit entsprechendem Gegengewinde erlaubt.
Für die Abdichtung sollte man kein Spinnmaterial verwenden, sondern ein spezielles flüssiges Abdichtungsmittel (Loctite 577 oder gleichrangig), so dass die Verbindung ohne mechanische Vorspannung ausgeführt wird. Sie können auch ein Teflonband verwenden, aber nicht im übertriebenen Maße. Bei der Verbindung sollen Sie keinesfalls mit der Verschraubungskraft übertreiben.
